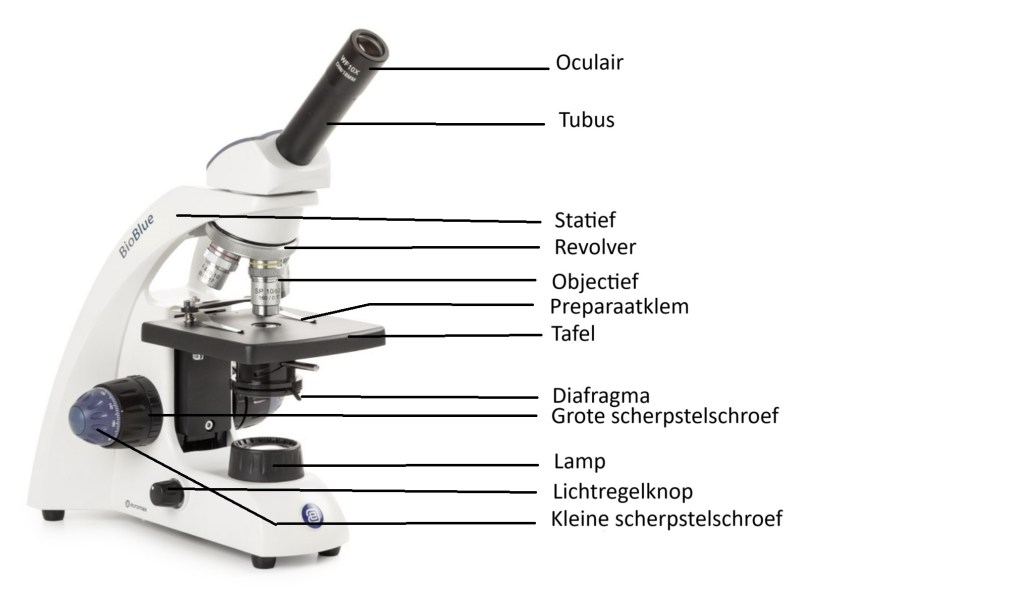

Onderdelen microscoop met de functies:

Oculair = hier kijk je met je oog door de microscoop.
Tubus = stuk tussen oculair en revolver
Statief = hier houd je de microscoop aan vast tijdens het lopen
Revolver = hiermee kun je het objectief aanpassen (grotere vergroting)
Objectief = dit is de lens waarmee je vergoot.
preparaatklem = hiermee klem je je preparaat vast.
Tafel = hierop ligt je preparaat
Diafragma = hiermee regel je de hoeveelheid licht die je doorlaat.
Grote scherpstelschroef = grof scherpstellen
Kleine scherpstelschroef = precieze scherpstellen
Lamp = geeft het licht (van onderen af)
Lichtregelknop = Regelt hoe fel het licht is

De vergroting bereken je door het getal op het oculair(meestal 10) X het 1e getal op het objectief. (bijvoorbeeld 10 X 10)

Tekenregels:

Gebruik voor het tekenen een tekenpotlood met een scherpe punt en voor het kleuren een kleurpotlood.
Tekenen met pen is niet toegestaan!
Gebruik een HB potlood.
Teken met strakke lijnen, dus niet schetsen.
Teken de lijntjes van de onderdelen die je aangeeft altijd met liniaal of geodriehoek.
Teken deze lijntjes altijd horizontaal.
Teken groot ( zo groot mogelijk, maar wel ruimte bewaren aan alle kanten).
benoem de onderdelen.

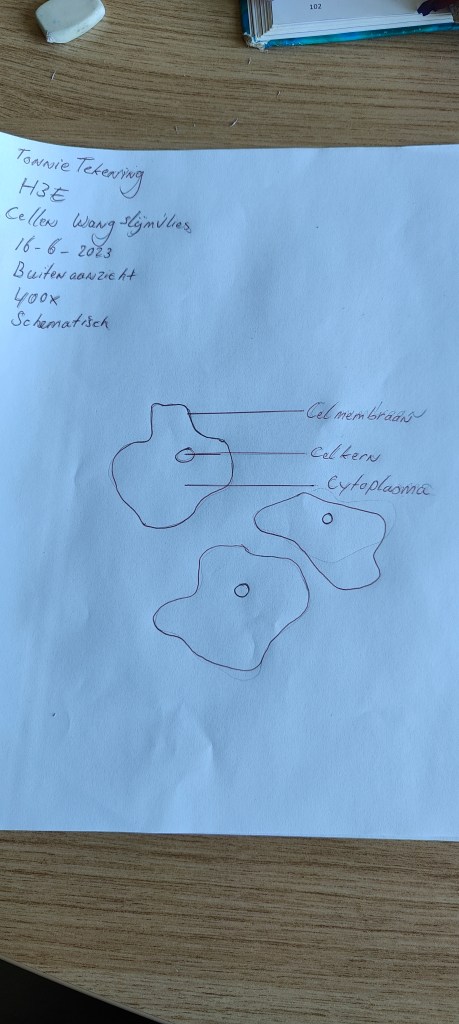

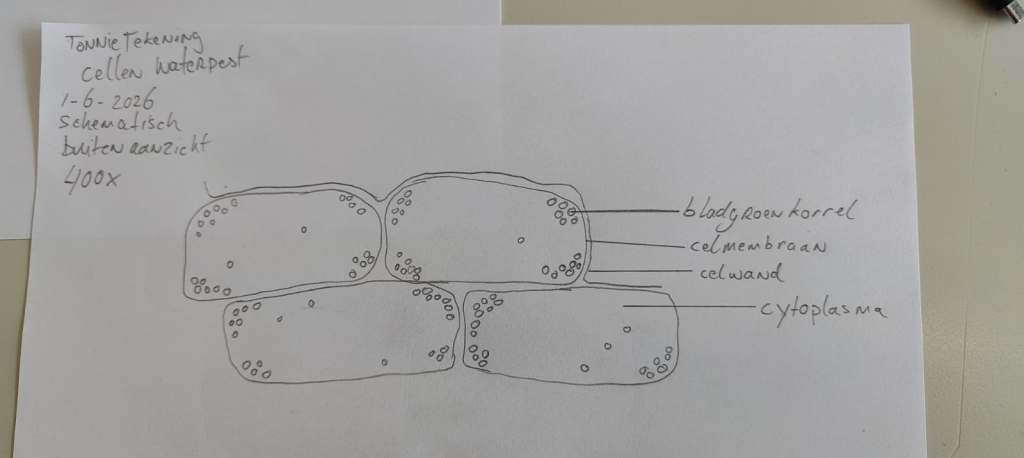

Iedere tekening krijgt een hokje met informatie over de tekening. Hier komt het volgende in te staan:
- Je eigen naam
- klas
- Wat teken je (onderwerp)
- Datum
- het aanzicht en dit kunnen de volgende keuzes zijn: buitenaanzicht (bekeken van de buitenkant) of een doorsnede: of een dwarsdoorsnede(van links naar rechts doorgesneden)- of lengtedoorsnede (van boven naar beneden doorgesneden). Je kijkt dus bij beide doorsnedes de binnenkant.
- Vergroting (oculair x objectief)
- schematisch (zo simpel mogelijk, geen kleur of details) of natuurgetrouw (zo echt mogelijk, met kleur en details).
